表面実装型マイクロUSBコネクタの交換修理

iPhone用オプションである充電式アダプタを知人のお嬢さんが壊したらしい、とのことで「修理できる」と判断して依頼を受けた。
電機メーカーにて表面実装基板ハンダ付け修理の経験もあり、パーツさえあれば問題ない。
ところが、そのマイクロUSBコネクタ(Type-Bと呼ばれるもの)で引っ掛かった。

家庭用のコンセントや、基板に設置された "挿し込まれる" 側を「レセプタクル」と呼ぶ。「ジャック」とは通常、丸穴の端子を指す。
蛇足ながら、「ポ ー ト」とは外部機器接続用に設けられた筐体の "穴" である。

数百円〜千円程度で買えるケーブルの損傷であれば買い換える方が簡単で安く確実なことは言うまでもない。細かく面倒な作業であり、それ以上の価値があるとは思えない。
両端の端子を用意して高品質(=高価)な線材を使って "自 作" するならまだ分かるが、費用対効果の点で一般的とも言えず、その意欲がある方は既に実行されてるだろう。

機器内コネクタが損傷した場合、製品保証があって修理依頼の手段があるならば無償期間経過後でも手を着ける前にメーカー及び販売店へ問い合わせることが確実な手段。
ケータイなどでは依頼品を個別に修理せず、組み立て済み基板をアッセンブリー(もしくは一式新品で)交換して対応している。
今回の場合、購入後保証の責務を負う側の判断として「ユーザの扱いにより発生した不具合なので有償で新品交換(つまり、買い換えろ)」となってしまうので請け負うことにした。
当然、事後の動作保証も考慮しなければならないので不確定要素は排除。足を延長するとかパーツ再生など無茶なことも御法度。
スキルも持たない者が自己使用のため興味本位で行うのも自由ではあるが、失敗すると修復不能になり全てがゴミと化す可能性が高い。

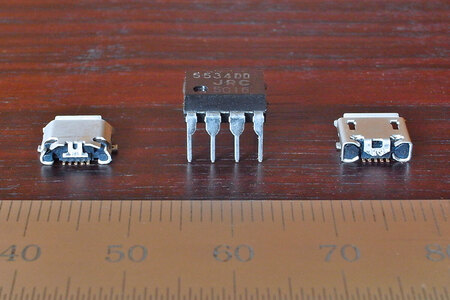

左がZX62R-B-5P、右がZX62-B-5PAで下部中央に接続用に幅0.4mmの足が0.65mm間隔で5本並んでいる。
比較用に置いた中央のICは穴開き基板に挿してハンダ付けを手で行う一般的な8ピンDIPパッケージ、足の間隔は2.54mm(=1/10インチ)。

なお、「ハンダ」とは溶かして接合させる金属材料のことであり、
加熱する工具は『ハンダごて』
その作業は『ハンダ付け』である。
これら用語を全部混同されている乱暴な方も見られるのが残念。
また、配線している部分は "板" であるから「基板」が正しい。
"〜盤" の熟語では「物事を成立させるための基礎となるもの」という意味、これは義務教育で習得されたはず。物体の名称ですらなく間違えてはいけない。

以下に標準的と思われる工程を述べるが、誰にでも簡単にできる作業とは思えないのでご自分で判断を
真似されても当方は関知せず、クレーム及び要望などは一切受け付けない。
